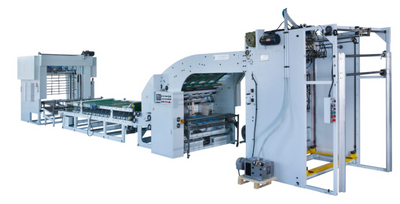

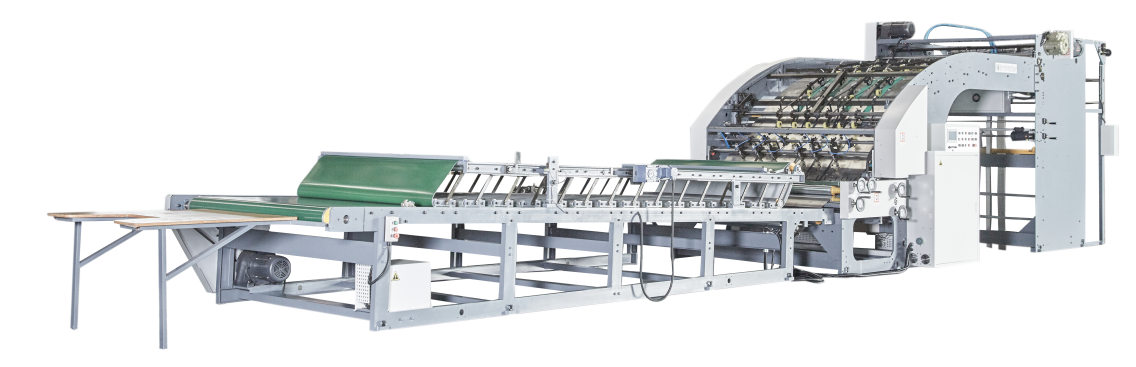

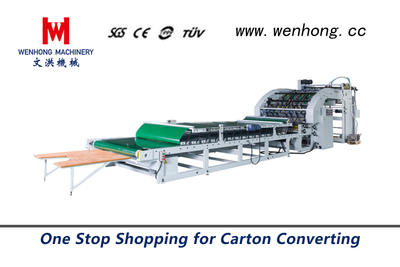

文洪公司生産的裱紙機,秉承日本東京包裝的先進技術,綜合國内外各家之長,生産效率高、質量穩定。該機由翻轉收紙部(選配)、飛達走紙部、面紙輸送部、瓦楞紙浪紙台、上糊貼合部、壓着輸出組成。
1、 說明特性:

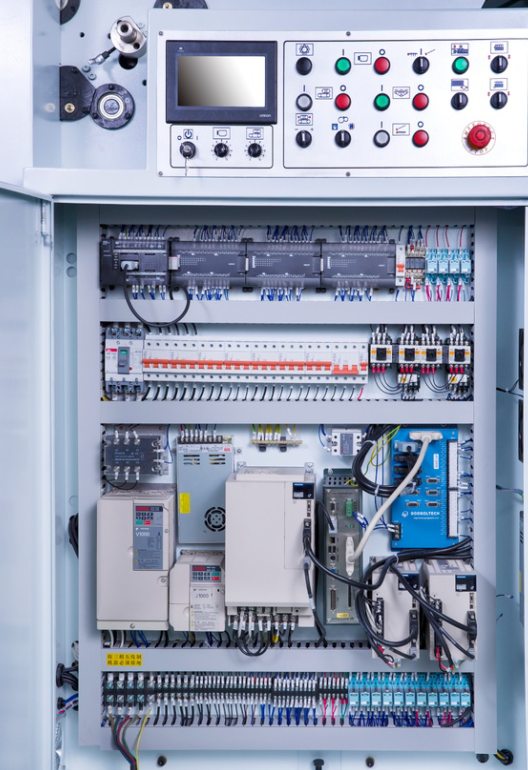

機型爲全自動電腦型,程式設定定位全機自動調校,隻需在人機界面輸入紙張長度和寬度,機器自動校正到位;
前規追蹤,由電腦計算伺服補償,及時追蹤保證貼合精度;
電腦自動計算追蹤,大小張換版時,固定前後張間距行程,充分利用機器空間,提高效率,達到10000張/小時。
省略繁瑣的人工調校,大大節省調校時間;
2、 操作結構的設計:
紙張以前後上下電眼偵察,伺服電機自動糾正;
全機采用進口時規皮帶傳動,靜音設計;
采用自動補充膠水模塊,防止膠水流失或不足;

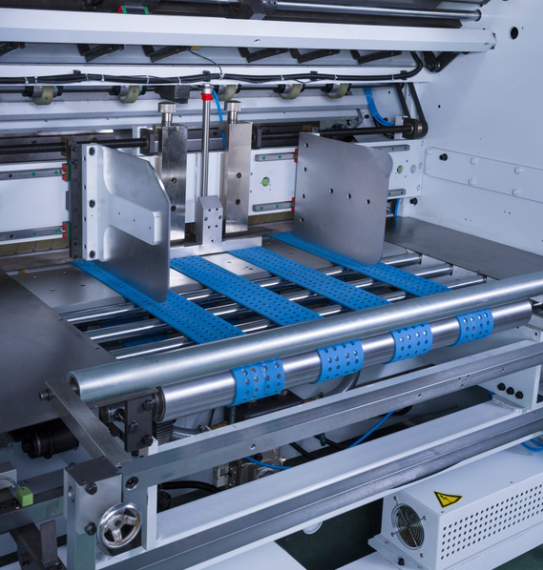

飛達面紙采用魚鱗式送紙,防止紙張在速度差中偏斜,保證面紙在高速情況下走紙更加穩定,前規、側規作第一次校正定位,使裱紙精度更加準确;
坑紙采用伺服電機驅動,吸風皮帶傳送,氣壓式壓校,方便快捷;
飛達雙張檢測,輸紙過程中多重保護開關,确保高速生産順暢。
3、 貼合适用紙張:
飛達輸送印刷卡紙與底紙貼合。
坑紙吸風皮帶傳送,A、B、C、E、F、四層瓦楞紙闆。

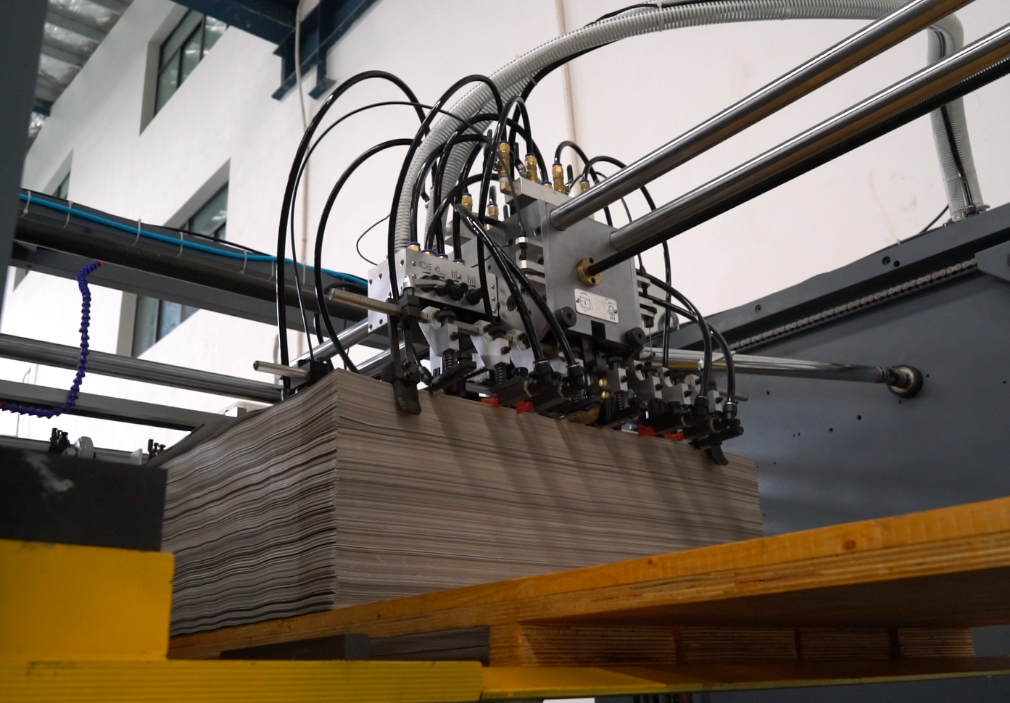

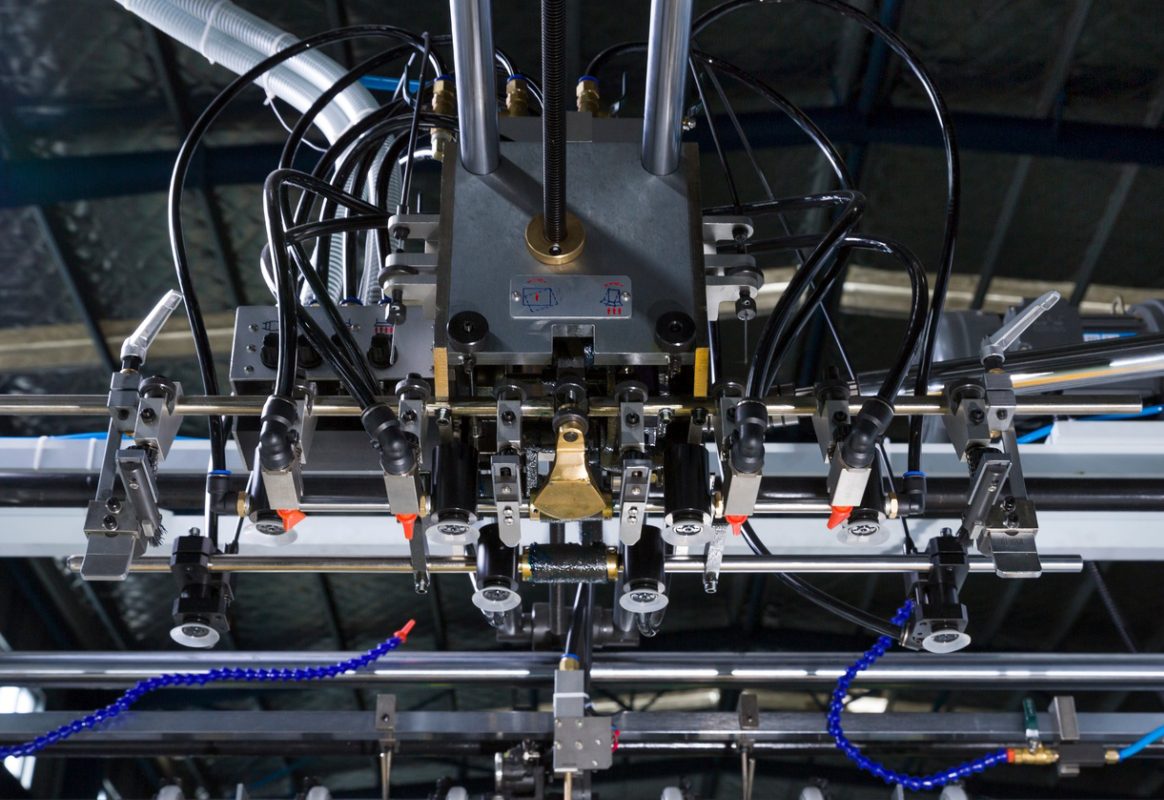

飛達頭采用德國高速飛達頭配合前後側吹風确保送紙10000張以上仍送紙順暢。
配備預碼紙裝置,節省操作時間。
配備雙張檢測功能,避免紙張浪費。
升降輸紙台,采用光纖電眼接近開關檢測,避免觸點式開關頻繁啓動帶來電氣故障。
飛達面紙采用魚鱗式送紙前規與側規定位,保證面紙在高速情

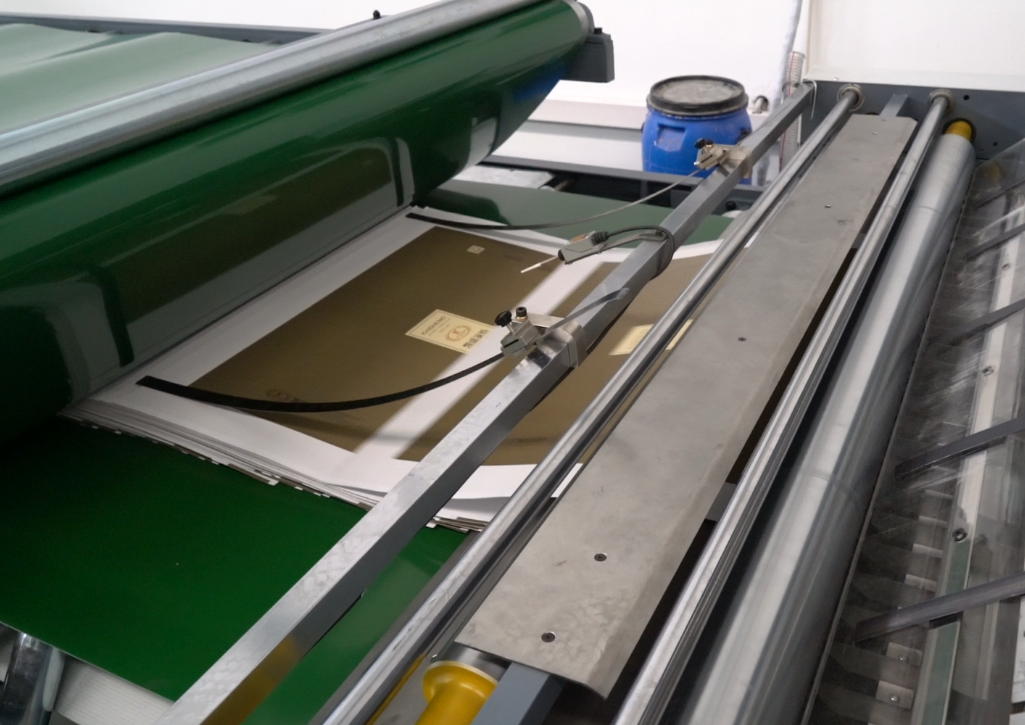

浪紙台

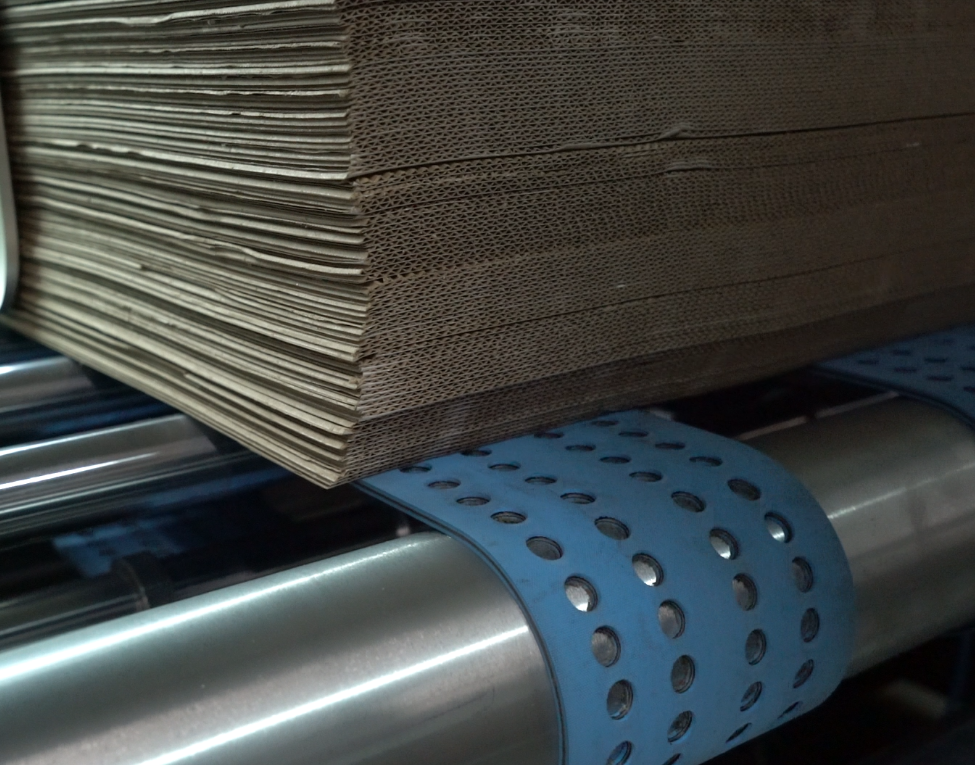

加長式底紙送紙皮帶,氣壓式壓紙杆,配合伺服電機送紙,更加穩定。
電動後壓杆,操作簡單。
浪紙台附有吸風集塵過濾裝置,可吸收底紙的紙塵,避免切換器和鼓風機之阻塞。
浪紙台裝有光電計數電眼,無紙電眼,無紙時停機報警
不鏽鋼網紋輥均勻上糊,既可貼瓦也可做貼卡用,通過手柄可方便地調節糊量大小及底紙吃水度,保證漿糊均勻塗布于底紙上。
通過探針偵測漿糊面的高低來控制自動泵糊系統工作,漿糊損失自動補充,保證上糊質量;探針偵測無漿糊時,在10秒鍾無法補充時,機台自動停機。

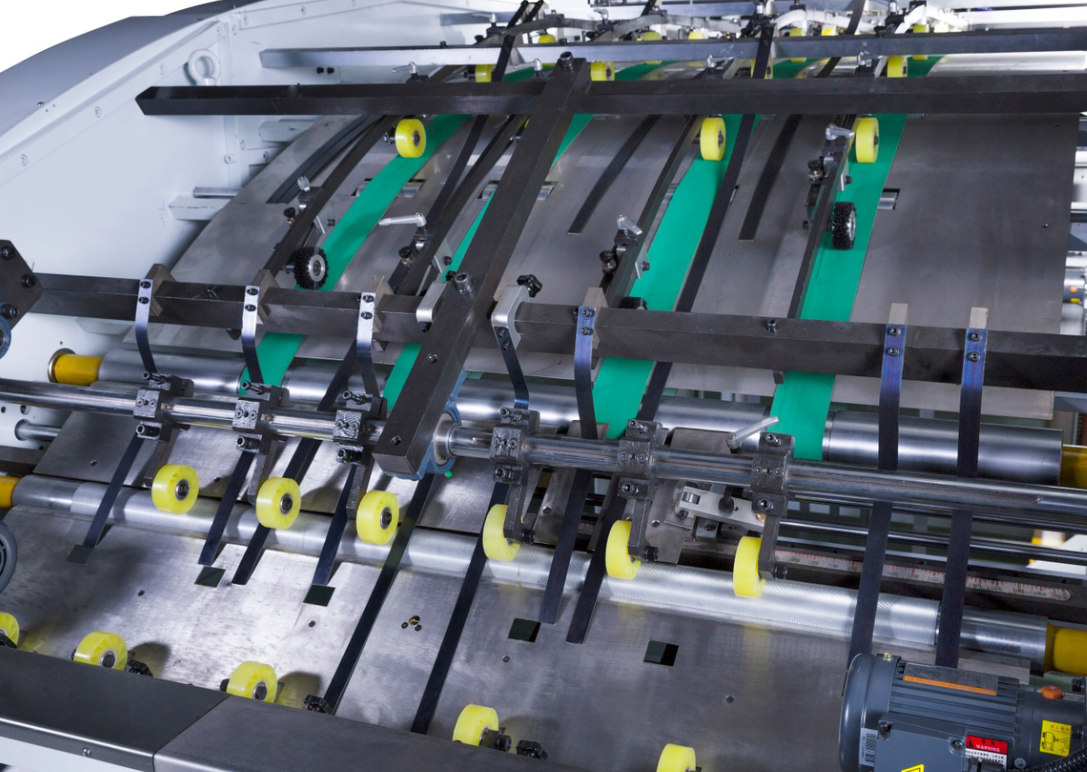

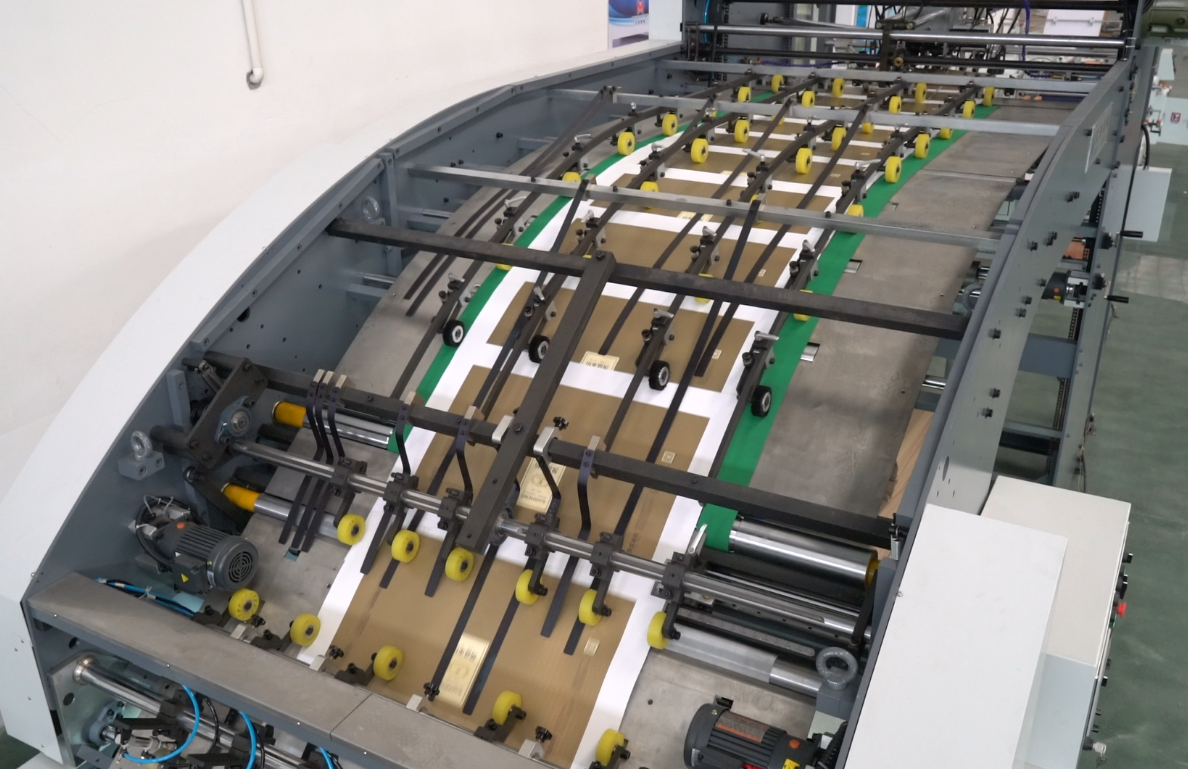

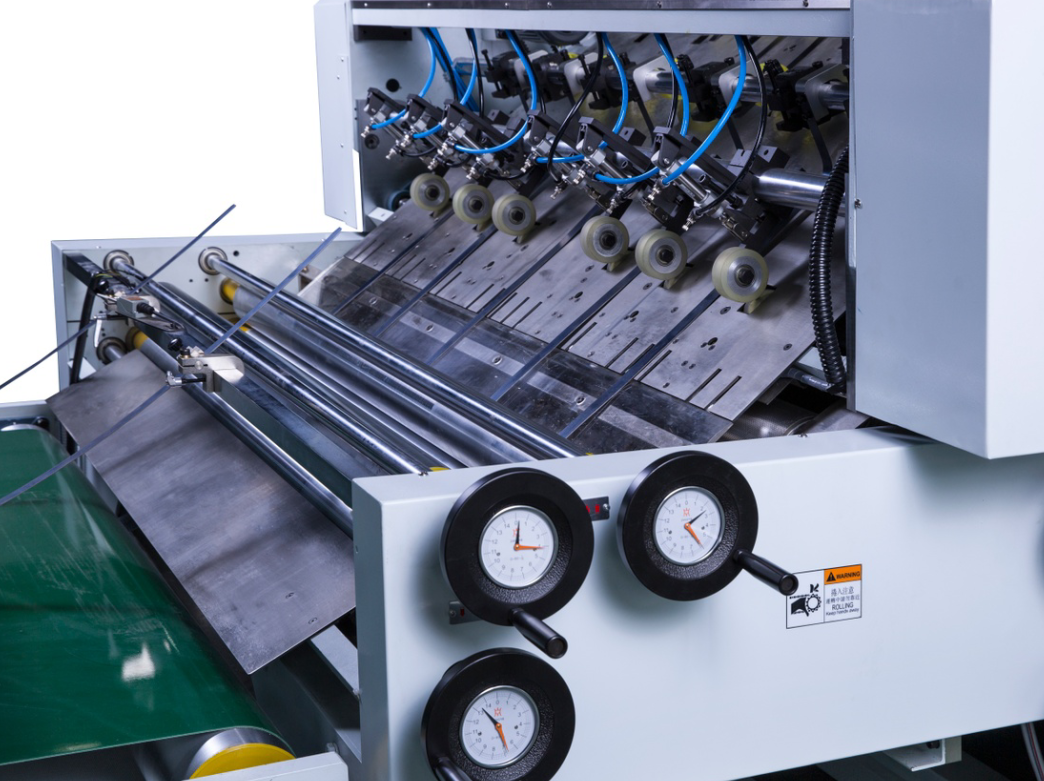

面紙和底紙的貼合,通過前後兩組加壓輥完成,第一組加壓輥的間隙與紙張厚度相同,第二組加壓輥爲紙張厚度的80%,使産品的貼合更加牢固。
采用同步齒型帶驅動,大大提高傳動的平穩層度和減低機器噪音。

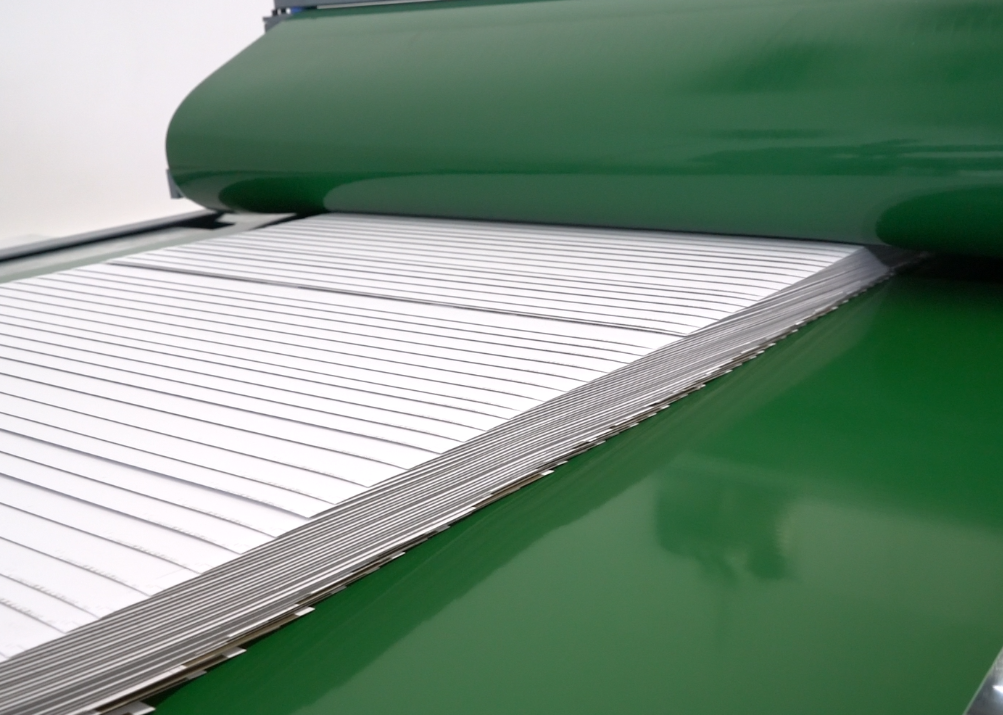

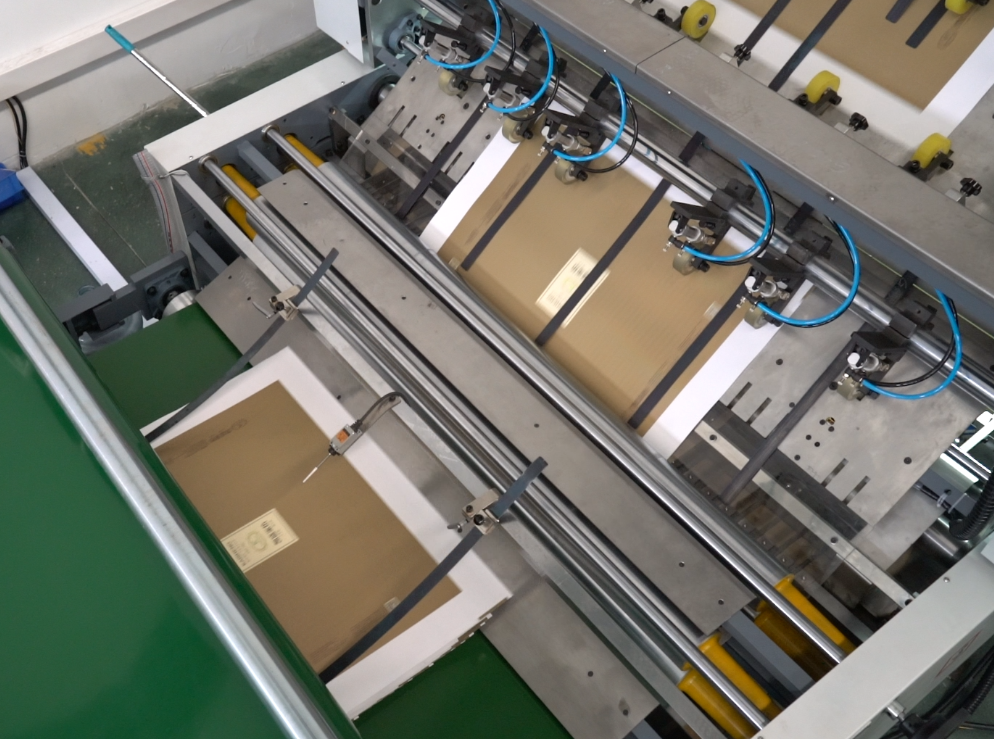

從加壓輥出來的貼合紙張通過壓條配合重疊有序的進入壓着皮帶。
利用加壓輸送機構和軟質寬皮帶壓附輸送紙張,使紙張貼合更加牢固、平整,出壓着部就可進行後續工作。
可移動上部加壓輸送機構,根據産品的大小充分利用輸送機的空間。
加長至6米的壓着輸送部,使紙張貼合更加牢固、平整。
整機動力源采用變頻馬達伺服電機傳動,确保了不同産品所需的不同速度。
全機主要傳動部位采用齒形皮帶傳動,降低了噪音,減少機件本身行走損耗以确保精度,把機器的最高速度提到170張/分鍾。
主要技術參數 | |
最大用紙尺寸 | 1700X1200 mm |
最小用紙尺寸 | 390x400 mm |
印刷紙厚度 | 150-800g |
底紙類型厚度 | E,A,B瓦,三層/五層紙闆, |
300克以上白卡紙 | |
機械速度 | MAX.160 M/min |
機械總馬力 | 28.5 KW |
機械長度 | 14000 mm |
機械寬度 | 2750 mm |
機器高度 | 2900mm |
設備重量 | 9000 kg |
